29 septiembre 2017

Los detectores multicriterio son la solución a las falsas alarmas producidas por los efectos de humo, niebla, hazer, en los teatros, permitiendo tener todas las zonas activas y protegidas, sin desconexión de zonas ni de sensores de detección de incendios.


La mayoria de los teatros tienen detectores de humo como parte de su sistema de detección de incendios....durante muchos años este tipo de sensores han traído de cabeza a muchos gestores de teatros, por falsas alarmas ante el empleo de efectos teatrales como humo, nieblas, durante los espectáculos.....en algunos lugares se ha reconocido que ese comportamiento suponía un problema y han optado por reemplazar los dispositivos de detección de humo en los telares y peines por detectores térmicos del tipo Rate-of-Rise.....estos sensores lo que hacen es medir la rapidez con que cambia la temperatura, pero tienen un inconveniente.....que no detectarían un fuego en su estado inicial, sino ya avanzado y con subidas de temperatura.....varios fabricantes conscientes de las particularidades que presentan los espacios dedicados a espectáculos, han desarrollado sensores que emplean diferentes técnicas de detección de fuegos, se trata del COPTIR-2251 Detector de Incendios Multi-Criterio de Sensor System (http://www.systemsensor.com/en-us/Pages/2251-COPTIR.aspx) ….......el detector integra cuatro sensores distintos, fotoeléctrico, térmico, monóxido de carbono (CO) y el infrarrojo....trabajan juntos para analizar el entorno y decidir si se está detectando unas condiciones de fuego real o una falsa alarma....el chequeo de todos sus parámetros y por lo tanto de muestreo del ambiente lo realiza cada 5 segundos, y sólo dará la alarma cuando al menos dos de los cuatro elementos de detección confirmen positivamente la existencia de un incendio......el sensor de CO (monóxido de carbono) del detector tiene una vida útil limitada y debe reemplazarse cada 5-6 años.....la buena noticia es que sólo porque el sensor de CO deje de funcionar después de ese tiempo, no significa que el el resto del detector deja de funcionar, simplemente pierde uno de sus elementos de detección......es un pequeño precio que hay que pagar por prácticamente ninguna falsa alarma......por supuesto puedes prever un plan de mantenimiento en el que cada 6 años reemplaces los detectores afectados por obsolescencia programada.....


EL coste de éstas tecnologías supera a las tradicionales (humo o térmicos) pero a menos que en tu teatro existan cientos de detectores el cambio debería ser asumible.....tan sólo hay que recabar el histórico de las desconexiones de sensores involucrados cada vez que se lanzo humo escénico... si la central está informatizada existirá un registro de las zonas que fueron necesarias anular y de los detectores afectados......así que habrá que tirar de estadística y ello dará como resultado cuantos detectores se sustituirán en el plan de renovación y mejora, para hacer posible que arte y protecciones contra incendios convivan......


Articulos técnicos sobre detectores multicriterio


Honeywell (Multi-criteria Detector)


MCS-4-WARN (Detector)

Farenhyt (Detector Multi-criteria)

28 septiembre 2017

Efectos especiales (fuego) en teatro

Los efectos especiales en teatro no suponen una novedad, sobre todo en estos tiempos con tanta tecnología al alcance de cualquiera......y si lo haces bien, la aportación a la obra puede resultar impresionante.......fuego real y explosiones han de cumplir una serie de requisitos (legislación, normativas) para ser utilizados, y casi siempre deberá ser autorizado su uso por el responsable del teatro.....año 2011 teatro nacional de Londres...efectos de fuego real con gas.....explosiones pyro...
 ….existen máquinas más sofisticadas para escupir fuego, comandadas por Dmx, con prealerta de disparo y alerta durante la expulsión, ajustables en nivel y tiempo....y equipadas con medidas de seguridad......Stage flame...maquina de fuego homologada.....
…...pero cuando el fuego supone un problema, aún disponemos de otros recursos de apariencia similar al fuego.....que lo simulan, de sensación óptica parecida....sparkular fuego irreal no arde, no quema...
spàrkular pero con sonido real , bastante ruidoso cuando escupe....
…....pero si además de lograr la apariencia quieres tener un control total, también tenemos la tecnología que lo logra......chorro de humo y led de color naranja…........máquina de humo con leds que parece que escupe fuego real …...

Mosquetones usados en teatro para elevar cargas

Los mosquetones se fabrican bien para escalada o para uso marino, y para esas prácticas no se requiere un acero al carbono de mucha dureza (grado 8)....en escalada se prefiere el aluminio porque es más ligero.....y aún así aguantan 26kN más de 2 Tn.
En teatro se están empleando mosquetones diseñados para esas actividades....unos equipan dispositivo de cierre, bloqueo......otros gatillo de fácil apertura y riesgo.....
en algunos viene el marcado CE pero no indican la CMU, WLL, lo cual es obligatorio(Directiva de máquinas-accesorios de elevación)....en otros se dice que cumplen normas EN 12275 / EN 362 ; UNE EN 362 (para EPI contra la caida de alturas) UNE EN 12275 (para equipos de alpinismo y escalada)......la resistencia en vertical baja a más de la mitad si tiene el gatillo abierto.

Veamos un vídeo de test de rotura dependiendo de la posición de trabajo del mosquetón:
Mosquetones con marcado de CMU y sin el....no usar los que no lleven cierre de seguridad ni marcado WLL para suspensión de cargas.

27 septiembre 2017

¡ .....que envidia !


¿Ves algo que llame tu atención? En principio parece una instalación irreprochable......vara bien cerchada con suficiente tubo volado para colocar tapones de protección anti heridas.....marcajes cada medio metro.....tensores horizontales para calibrado de vara.....placas con información del corte y de cargas......en muchos de los teatros donde trabajamos querríamos acabados de detalle como el que vemos. Solamente hay algo que me descoloca un poco......¿carga máxima 37 kg/m? …...un VL2000Spot pesa 25 kg y un DL7SProfile de Robe (led) el solito pesa 36 kg......uhmm!

Imagina que al lado quieres poner un 614sx (Robert Juliat) (15 kg), o un PC ADB101 (8 kg), por espacio te entran, pero superas la CMU por metro lineal.......puede que sea suficiente y tan sólo se trate de trabajar con una disciplina que respete y considere que no han de sobrepasarse los valores limite.....puede......

Los riesgos laborales de los artistas


¿Acaso su entorno laboral no es prácticamente el mismo que el nuestro?


Danza y riesgos laborales (PDF-castellano)



 Seguridad laboral para actores (PDF-castellano)


Santa Talía a jornada completa

Se echa de menos que los directores de producción pero también los programadores de teatros no tengan conocimientos básicos de normativa y legislación....saber el terreno que pisamos al menos ayudaría a resolver problemas, para que éstos no sean trasladados in situ al lugar del montaje y representación…... lo entenderemos mejor con un ejemplo; contratas un espectáculo con hazer que te obligará a anular zonas de detección de incendio, el show emplea artículos pirotécnicos y también máquinas lanzallamas, la puesta en escena hace uso de numerosos elementos instalados en carras, de dimensiones (apenas pierden entre cajas), que ocupan por completo el espacio disponible de chácena y los hombros de escena ....como resultado de ello quedan completamente bloqueadas bies, extintores, y obstruida la salida de emergencia.......es como si alguien hubiese contratado un problema, un riesgo impredecible o un espectáculo de idiosincrasia incompatible con las características del espacio teatral en cuestión.......pero lo preocupante es el comportamiento inconsciente de ambos interlocutores, porque dará lugar a reincidencias......¿Y que se debería haber tenido en consideración?......(Real Decreto 989/2015 Artículos Pirotécnicos y Cartucheria) (Directiva 2013/29/UE Artículos Pirotécnicos) (Decreto 400/2013 Espectáculos Pirotécnicos en Euskadi) (Real Decreto 513/2017) (CTE DB SI) (Ley 10/2015 Espectáculos Públicos Euskadi) (Real Decreto 2816/1982 Reglamento Espectáculos Públicos).
Lanzallamas

Pautas generales de trabajo en los teatros del canal
  • En el caso de existir factores de riesgo (elementos con llama viva, por pequeña que esta sea, humo, detonación, gases, materiales inestables o químicos, etc.) las Cías. lo pondrán en conocimiento de la oficina técnica para su valoración por parte de la dirección técnica. Y de igual manera se informará en los casos de, llamemos, factores de conflicto como pudieran ser los derramamientos de fluidos (en mayor o menor cantidad), los elementos “volátiles”, como arenas, plumas, confetis, etc., o cualquier otro conjunto de microelementos cuyo almacenaje, despliegue o limpieza y recogida final pudiera conllevar perjuicio o deterioro a la sala o al escenario.
  • Los materiales escénicos de las Cías., telones, suelos y decorados, deberán estar debidamente ignifugados conforme a la legislación vigente. En el caso de manipulación de fuego, incluso el vestuario.
  • Las Cías. pondrán a disposición de los teatros del Canal los certificados de ignifugación pertinentes.
  • La línea de caída del telón de fuego estará libre de escenografías o elementos que impidieran su perfecto funcionamiento de compartimentación, máxime durante las representaciones.

Hay shows estilo Las Vegas, realmente buenos, de esos que merece la pena verlos, el que me refiero está aderezado de luz robótica magníficamente coordinada con un audio de nivel espectacular y de ritmo trepidante, o encandilador, según la ocasión.....son shows bien concebidos y elaborados que se acompañan en ocasiones de artilugios que pueden causar conflictos.....
  1. Lanzallamas. Máquinas importadas de China sin sello impreso de marcado CE. Documento de certificación retocada. En ocasiones esos certificados no corresponden al aparato lanzallamas, sino a artículos de iluminación. Los certificados que se muestran en Internet junto al producto, suelen tener escasa resolución, así que son ilegibles. Por supuesto existen fábricas e importadores que hacen las cosas bien, pero la máquina ya tiene otro precio. Tratándose de un dispositivo que entraña riesgos, no siempre el vendedor lo advierte aunque hay otros que incluso lo serigrafían en la propia máquina (zona de seguridad 6 metros de diámetro por 6 metros de altura), evidentemente la cota de seguridad no es sólo para las personas, es también para los materiales susceptibles de arder. Arrojar llama durante más de 3 segundos causa daños en la máquina. Las botellas de aerosoles con las que funcionan deben tener el etiquetado correspondiente tal y como marcan las directrices CE. El producto importado de China o no pone absolutamente nada o está en chino, así que no sabes lo que contiene. Pensemos en la composición de los gases emanados durante la combustión y advirtamos al público que puede causar afecciones respiratorias.
Pyropak
  1. Artículos pirotécnicos para uso en teatros. Cuento lo que nos ha pasado recientemente; se trataba de explosionar mediante un detonador un artículo de pirotecnia.....para ello era necesario preparar la mezcla (A+B) que venia en botes, lo hacía un miembro de la compañía....cuando analizamos el bote (instrucciones en alemán) nos damos cuenta que se trata de Pyropak y que se hace referencia a BAM-PT2-0078.....BAM es el Instituto Federal de Tecnología e Investigación de Materiales, consultada su web vemos que el Pyropak está catalogado como T2......y el Decreto 400/2013 de Espectáculos con Artificios Pirotécnicos de Euskadi nos saca de dudas......Categoría T2: artículos pirotécnicos para su uso sobre el escenario destinados a ser utilizados exclusivamente por expertos.
    Y en su disposición adicional primera indica que se debe estar en posesión del carné T2 y se debe certificar que el Pyropak es compatible con el local, con lo recogido en la licencia de actividad y, en su caso, en el plan de autoprotección correspondiente......Pero siguiendo con la pesquisa, la Instrucción Técnica Complementaria Nº8 (Espectáculos con Artificios Pirotécnicos Realizados por Expertos) en el apartado “Objeto y ámbito de aplicación”, viene a decir, que ésta instrucción regula la utilización o disparo de artículos pirotécnicos de la categoría T2 que no se consideren espectáculos o cuando formen parte de otro espectáculo no pirotécnico.....y desarrollando aún más lo expuesto consultamos donde dice “Disparo de artículos pirotécnicos categoría T2”: La utilización de artículos pirotécnicos de categoría T2, cuando no formen parte de un espectáculo pirotécnico, cuyo NEC total sea menor o igual a 50 kilogramos se notificará, con una antelación mínima de 15 días hábiles respecto a la fecha de su utilización, a la Delegación del Gobierno correspondiente, acompañada de un declaración responsable en la que se hará constar que las personas que utilizarán estos artículos pirotécnicos cuentan con el correspondiente carné de experto para dichos artículos expedido por el Área Funcional de Industria y Energía de la Delegación del Gobierno correspondiente, así como el seguro o garantía financiera que cubra su responsabilidad civil al que se refiere el artículo 3.
    La utilización de artículos pirotécnicos de categoría T2, cuando no formen parte de un espectáculo pirotécnico, sólo podrá efectuarse con autorización previa de la Delegación del Gobierno, previo informe del Área de Industria y Energía y de la Intervención de Armas y Explosivos de la Comandancia correspondiente de la Guardia Civil, a cuyo efecto la empresa que pretenda hacer uso del artículo pirotécnico deberá presentar la solicitud correspondiente con una antelación mínima de 15 días hábiles respecto a la utilización del fecha de su utilización. Únicamente podrán utilizar artículos pirotécnicos de categoría T2 las personas que cuenten con el correspondiente carné de experto para dichos artículos expedido por el Área de Industria y Energía de la Delegación del Gobierno correspondiente. El carné de experto siempre estará ligado a una empresa de efectos especiales debidamente autorizada con un almacenamiento especial autorizado de acuerdo a lo dispuesto en el artículo 105 del Reglamento de artículos pirotécnicos y cartuchería. La Delegación de Gobierno podrá establecer prescripciones relativas al almacenamiento, transporte y utilización en función de los artículos pirotécnicos en particular.

    Bien, una cosa son las normas, otra la interpretación de las mismas..el preparado sobre el que debatimos oscilaría entre 14 gramos a 24 gramos, para crear una fuente “lumínica”.....¿ la norma hay que aplicarla de manera estricta?.....¿hay que llevarla a rajatabla?.....sería precisa una consulta jurídica al órgano competencial designado, para resolver dudas. En cualquier caso, el miembro de la compañía no acreditó en ningún momento estar en disposición del carnet T2.......
Detonador










26 septiembre 2017

¿Doblando la seguridad?

Puedes retorcer el cable todo lo que te permita su largura (es una manía como cualquier otra), pero esa tortura no conseguirá que el foco esté más seguro. Utiliza un cable de características adecuadas. Los cables de seguridad de los focos se ponen por si falla la lira o la garra, para evitar que los aparatos caigan al escenario o sobre el público, pero se queden colgando de las varas. Si tienes por costumbre revirar el cable, ten en cuenta de que cuando adquiera alguna coca deberás descartarlo. Se precavido durante el desmontaje al ir a soltarlo, no olvides que es rígido y al haber forzado el modo de colocación, si no andas con cuidado puede darte un latigazo en la cara.
¿Y con tres vueltas?......¿Tres veces más seguro?

Reloj no marques las horas porque me voy a estresar...

¡ Ese es el ritmo compis !
Si es que el trabajo en pandilla es más llevadero entre charletas......aunque puedes incurrir en un comportamiento contagioso, me refiero a que si uno no se pone calzado de seguridad o casco, pues la comparsa copy and paste.... hombre que tu no quieras protegerte es una cosa pero.......¡ ni un mísero cable de seguridad en los focos que están colgando! ........o se han gastado el presupuesto en tecnología, de esa que obnubila el encéfalo, o debe haber tirantez con los artistas.

Control sobre la composición química de los fluidos y cantidades de aerosol (humo) empleado en los efectos atmosféricos en el interior de los teatros.

Es cierto que con el empleo de humo, nieblas, partículas, se modelan las trayectorias de los haces y el espectáculo adquiere otro significado visual y estético.....también necesitamos recrear momentos dramáticos concretos para lograr cierta veracidad, y recurrimos a él para convertir el espectáculo en algo maravilloso....pero debemos ser conscientes de que un uso desmedido tiene consecuencias....y lamentablemente esto está sucediendo con demasiada frecuencia..... si contaminas la sala las personas con problemas respiratorios acabarán tosiendo y perjudicarán a la obra (en el peor de los casos entablarán una demanda)....dificultarás el seguimiento de la obra.....obligarás a inhabilitar sectores con riesgo de incendio.....
Lo que yo he visto últimamente, es a técnicos de compañía que dejan de tirar humo (Hazer), al finalizar el bolo o ante el toque de atención de algún miembro responsable del teatro......Así que pongamos un poco de orden en todo esto, establezcamos unas normas y hagámoslas cumplir.....hay que trabajar mucho con las asociaciones de técnicos y sus afiliados......existen guías de cómo usar correctamente las máquinas de humo (distancias, flujos, tiempos de emisión...etc) pero nadie se las estudia ni respeta....¿cargar la atmósfera por antojo? ..... falta profesionalidad.


En Inglaterra y en EE.UU se recomienda que el humo que contenga aceites minerales no supere 5mg/m³ (TWA) y 25mg/m³ (Pico). PLASA (norma ANSI E1.5) indica los límites de exposición basados en los productos químicos utilizados en los fluidos de niebla escénica:
  • 10 mg/m³ (TWA) para la mezcla de agua y alcoholes dihidroxílicos y trihídricos.Glycol.
  • 40 mg /m³ (pico) para la mezcla de agua y alcoholes dihídricos y trihídricos.Glycol.
  • 50 mg /m³ (pico) para la mezcla de agua y alcohol trihídrico (glicerina).

Madrid Destino (IFEMA) prohibe el uso de humo de base oleosa (aceites minerales) (deja residuos en decorados y equipos).
La ABTT (Asociación de Técnicos Ingleses) aconseja como norma colocar la mano a la distancia de un brazo extendido frente a la tobera de expulsión de la máquina, si observas que la mano ya no se ve a consecuencia del humo, entonces se ha alcanzado el nivel máximo de aerosol 40 mg/m³ (pico).......


Enlaces de interés:


Monitorización del Humo con Glycol/Glycerin y aceites minerales (ESTA) (Inglés)(PDF)

ABTT (Asociación de Técnicos ingleses) Código de practica para el uso de humo.(Inglés)(PDF)

Guía de seguridad teatros New Zealand (Inglés)(PDF)

Humo escénico, exposición y efectos en la salud.(Inglés)(PDF)

Estudio de la Universidad British Columbia.(Inglés)(PDF)

ROSCO. Calibración de máquinas de humo y condiciones de uso.(Inglés)(PDF)

MARTIN. Calibración de máquinas de humo y condiciones de uso.(Inglés)(PDF)









25 septiembre 2017

Debajo de tus pies de artista

Hay fosos de teatros que sustentan pisos de escenario..... que dan canguelo. Si en un suelo de escena moderno se trabaja con CMU de 500 newton/m2 y hay carteles de advertencia de ello......¿cuánto podría soportar el entramado que se vé en la foto? ¿Existe el arquitecto que vise o certifique esa instalación? ¿con pequeñas correcciones seria apta?
.de entrada, hay una mezcolanza de pies derechos de dudosa colocación.....zapatas inadecuadas o inexistentes.......durmientes para salir corriendo de ese agujero.......vigas sin arriostramientos pero con vestigios de haberlos tenido.......
Foso de escenario

Bonifast Arts Center

Tenemos tendencia a lamentarnos porque el teatro donde trabajamos está en malas condiciones, y podrían mejorarse, pero los responsables no se implican.........ooñooo que equivocados estamos.....el centro de artes escénicas Bonifas si que está en mal estado, vamos que no pasaría ningún tipo de inspección....... necesitan ayuda para continuar vivos y haciendo teatro........http://www.bonifasarts.org/donations-needed-for-upgrade-to-fly-system-on-bonifas-stage/

24 septiembre 2017

Incidente máquina hazer, humo y central de detección de fuego


Se telefonea a seguridad para que esté vigilante del sistema de detección de fuego (el control es externo)....previamente en el checking ya se ha cargado el teatro de partículas para marcar hazes, pero el espectáculo requiere además que comience con un efecto de humo denso abundante, y a telón bajado. 20:04 h intro de comienzo, sube telón y al rato entra chorro de niebla.....salta el preaviso de señal luminosa de detección de fuego (sensores de humo) …..a pesar de saber que el causante es el humo escénico, se activa el protocolo de verificación y se acude a revisar la zona del disparo de sensor.....se comunica la falsa alarma, la señal luminosa continúa activa y el tiempo de desarmado de alarma decrece....el jefe de escenario intuye que puede haber problemas, y manda a un técnico de retén junto al cuadro de maniobra manual del telón cortafuegos......concluye el tiempo programado para el protocolo del sistema de detección y verificación de fuego y al no haber podido realizar el desarme de la zona afectada, a las 20:15h comienzan a sonar las sirenas acústicas, se cierran automáticamente las puertas antifuego e inicia la bajada el telón cortafuegos.....el técnico del escenario detiene manualmente la caída (seta hombre muerto), justo al limite de la guardamalleta, antes de que se perciba su presencia....las sirenas continúan sonando, el espectáculo en todo momento no ha sido interrumpido, el ruido de sirenas coincide con un track de música de mucho nivel sonoro....pasados unos minutos se hacen con el control de la central.....el técnico de escenario ya puede dejar de mantener presionada la seta manual....el cortafuegos se decide mantenerlo en la posición donde ha quedado durante el descenso, no interfiere en el espectáculo (sigue escondido) y llevarlo a la posición de origen activaría su señal acústica durante la maniobra.....el percance ha pasado, excepto para los empleados del teatro y miembros de la compañía, creemos que, desapercibido....hasta aquí la narración resumida y genérica del suceso, ahora analicemos.

¿Se hacen estudios sobre la cantidad, ubicación, modo de instalación y tipo de sensores que se integran en la protección de los teatros? ¿Existe una definición de zonas? ¿detectores de humo? ¿y por qué no emplear otras tecnologías? ¿Por qué no detectores multicriterio? ¿en todos los teatros les ocurre lo mismo? ¿cómo lo resuelven? ¿cuál es el sistema más eficaz sin comprometer la seguridad? ¿Hay que establecer unas densidades máximas de humo para evitar incidentes? ¿Cómo las medimos? ¿No hay sensores que permiten variar la detección del nivel de opacidad del humo? ¿Arte y tecnología colisionan? Cuando se trata de hazer para marcar el haz de luz ¿Dónde ponemos el límite? ¿Impera sólo el criterio del técnico de compañía para cargar de humo la atmósfera del teatro? ¿se restringe el uso de humo de larga permanencia?
¿Por qué no se establecen unas normas de uso de esas sustancias?.....EE.UU, New Zealand, Inglaterra, existen códigos de buenas prácticas relativas a la cantidad de humo y tiempo de expulsión. ¿Por qué no hay señales luminosas con la palabra fuego en las salas para el público con deficiencia auditiva y sordera? ¿Por qué gente que desconozco decide por mí y sobre mi seguridad? ¿Esa potestad está amparada por alguna ley? Si el “ruido” ambiental superaba los 60Db ¿no se está incumpliendo el Real Decreto 513/2017 Anexo 1. Características e instalación de los equipos y sistemas de protección contra incendios? Si el plan de emergencias del teatro recoge de manera explícita que con el sonido de sirenas se procederá al desalojo del público del interior del teatro ¿Se ha incumplido entonces el plan de evacuación? Si el problema como se comprobó no era de fuego real, sino de otra índole ¿Tiene sentido sacar al público de la sala a la calle? ¿No será necesario reconsiderar la redacción de un nuevo plan de emergencias más acorde con las particularidades del sector involucrado, para no entrar en contradicciones?

Por último felicitar a los técnicos del teatro por su profesionalidad al resolver el conato de emergencia sin alterar el transcurso de la función que se estaba representando.....


Incidente similar que no se logró evitar:


23 septiembre 2017

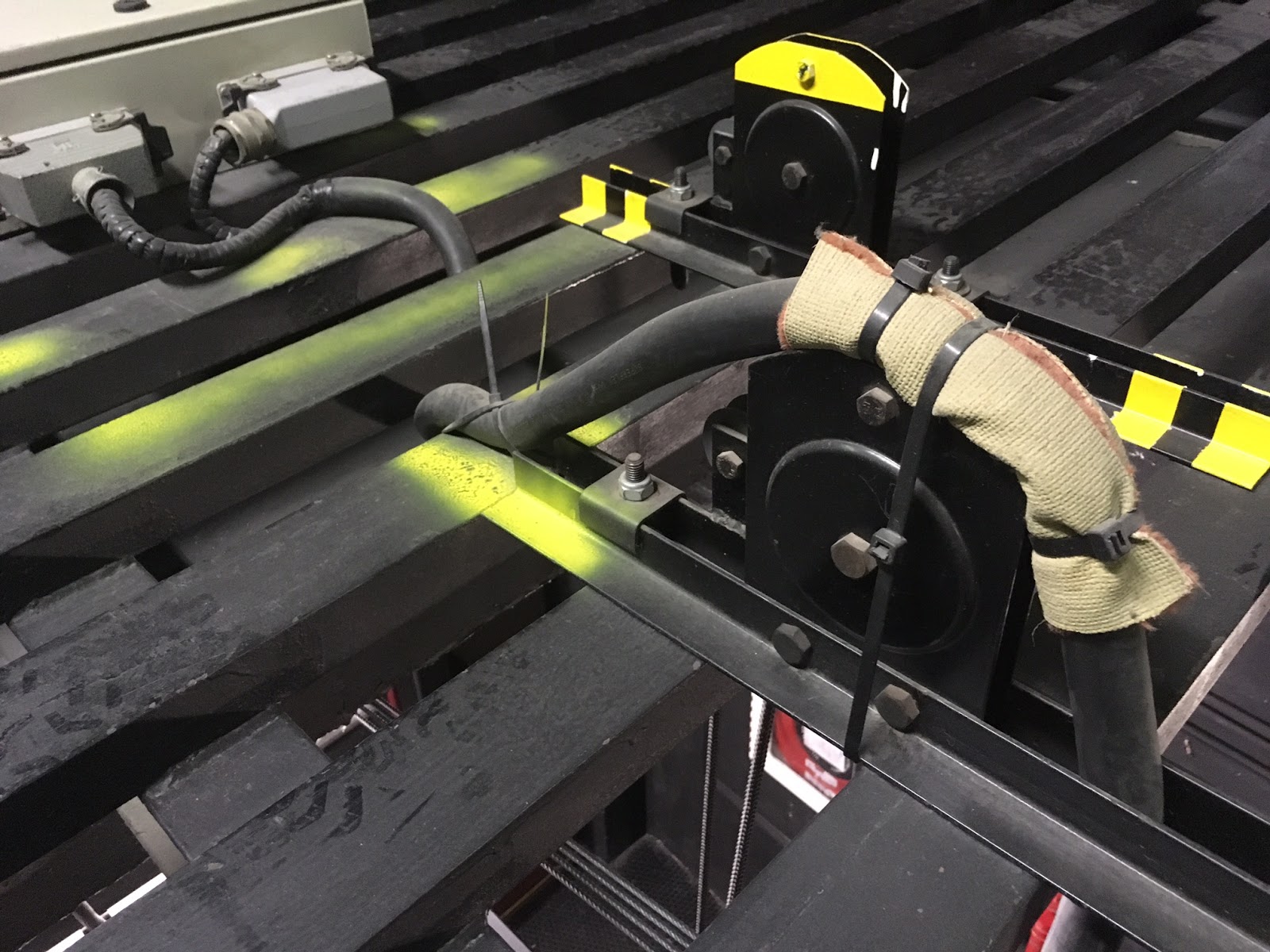

Sujección de multipares (patentado).

Bueno, pues así de ésta guisa han pasado ya más de 10 años......se trata de las multipares de cuatro varas electrificadas......¿la ubicación? En el peine.....¿la solución? Instalar mallas tiracables o mallas de agarre.....ni caro, ni difícil.......me juego una ronda de cervezas a que antes me jubilo.......[http://www.cablegrip.com/es/products.php
MacGyver también estuvo aquí....

22 septiembre 2017

¿Hay que lubricar las guías del contrapesado y los patines del áncora?

Aunque nuestra maquinaria escénica no es muy compleja, más bien tradicional, el servicio de mantenimiento y revisión de ella está adjudicada a una empresa subcontratada externa....el jefe de escenario y los técnicos del teatro desconocemos el protocolo por el que se guían (nunca hemos visto los informes de las revisiones), pero en una inspección hemos detectado la presencia de lubricantes en las guías de aluminio y en los patines de polietileno de alta densidad del sistema de varas contrapesadas. Pudiera ser grasa de vaselina y entre las bondades que vende el fabricante está la de repeler la suciedad....aunque por ahora los indicios no son muy halagüeños....o también podría ser fluido silicónico. En cualquier caso sabemos que su intención es la de tratar de reducir el deterioro por abrasión de los patines de los carros de contrapesos.
Existe un término para definir el estudio de los fenómenos asociados al desgaste y la fricción entre partes deslizantes, se llama tribología....y luego está la manera de atenuar el desgaste, y aquí es donde aparece la lubricación....que se esfuerza en disminuir el rozamiento, el desgaste y el recalentamiento. Pero...............yo al menos tengo dudas........

Lo que dicen los manuales de mantenimiento de J.R Clancy es que:
  • Limpie las guías del carro del contrapesado. No las lubrique o la acumulación de suciedad llevará a un desgaste prematuro de los patines de los carros. (clean. do not lubricate or dirt will accumulate and cause premature wear on the guide shoes.)

21 septiembre 2017

La réplicas de armas y fogueo, se deduce que están permitidas en representaciones teatrales.

Las armas originales de fuego también se suelen transformar para disparar munición de fogueo......la inutilización de esas armas de fuego ha de ser verificada y aprobada por el Registro Nacional de Armas, que extenderá un certificado oficial que de constancia de la comprobación de la inutilización del arma.

Armas de pega usadas en función de teatro....
compañía en gira nacional e internacional.


Áncora de tiro directo del telón de boca

Hay empresas instaladoras de maquinaria escénica teatral que no le dan valor al remate final de su trabajo, y lo dan por terminado aunque quede de aquella manera........¿exceso de maromillo sobrante?.....vuelta y revuelta, cinta vulcanizada (medio rollo), y como aún me sobra 60 cm de maromillo pues lo meto debajo de los contrapesos......para que nunca os falte.
Bueno.... es una manera de verlo.
Nosotros preferimos que tenga otra apariencia, y lo corregimos.
El tope final que impide que la vara del telón se empotre en el peine, tuvimos que fabricarlo y colocarlo. Las bandas negras-amarillas advirtiendo del riesgo, la tara de contrapesos de color rojo, el marcado de la carga en ellos........el tuneo corresponde a los técnicos del teatro.
Antes
Después


20 septiembre 2017

Algo sobre garras.

Hay garras para colgar focos que apenas los sujetan, al menos de una manera óptima....escasa superficie de apoyo, mejor descartarlas e invertir en garras que tengan placas de contacto.....

Pero si has de usarlas porque tu presupuesto no da para más, has de saber que en algunos teatros está totalmente prohibido colgar los focos en bandera con este tipo de grapas, también suele prohibirse el apriete con herramientas mecánicas (llaves, lithermam...), solo se admiten esas garras cuando la carga (foco) cuelga hacia abajo, utilizando el apriete con la mano y empleando un par de apriete razonable ( no haciendo el bestia)......los responsables de los espacios quieren conservar sus infraestructuras (trusses, varas...)........he visto tubos de acero estructural dañados por usar ese tipo de garras en bandera (aquí dejo un ejemplo; Tanttaka en el AZ).

La garra tuvimos que cortarla con radial, imposible soltarla por métodos habituales.

19 septiembre 2017

Actitudes petulantes conllevan a errores

Hay decisiones que parecen no estar expuestas a un proceso de análisis, que dan la sensación de tomarse de una manera atolondrada, o ególatra. Si uno de los principales problemas de un teatro es su espacio insuficiente para desarrollar de manera adecuada, cualquier actividad de artes escénicas, sin tener que mutilar las puestas en escena.........parece obvio, que cualquier medida que ahonde agudizando el problema, irá contra la búsqueda de una solución encaminada a resolverlo. Si los hombros del teatro, entre bambalinas, son de dimensiones reducidas, introducir en ellos cualquier elemento de instalación permanente, en cotas que substraiga superficie de ocupación escénica vital, cuando menos parece una torpeza surgida desde una percepción irreflexiva de la situación evaluada.
Ingenieros y arquitectos saben mucho de cálculo y fórmulas....lo sé suena a demagógico...pero ¿por qué despreciar los conocimientos y experiencia de los técnicos residentes del teatro?.......
Trabajan a diario afrontando los retos que plantean sus infraestructuras.....¿quién mejor que ellos para orientar sobre cuestiones que tienen que ver con los proyectos de mejora del teatro donde prestan servicio?.....¿por qué no hacerles partícipes?
Error (1). Armario de control manual y maniobra del telón cortafuegos. Invadiendo el lugar de muro ocupado por el pupitre de regiduría. El armario debería haberse instalado más hacía la izq. , dejando libre el hueco que ocupaba el pupitre y sus instalaciones que ya existían antes de colocar la maniobra del cortafuegos.
Error (2). Viking ocupando una parte del escaso hombro del que dispone el escenario. Entorpece la actividad entre cajas y obstaculiza el depósito de piezas escenográficas durmientes, en espera para el montaje. Detrae sitio esencial a la labor de utileria y atrezzo. Impide la ocupación para escamotear decorados en carras provenientes de mutis de salida y entrada a escena.


No existe el arquitecto infalible......


Infracciones de normas de obligado cumplimiento:

1. Falta colocar un pulsador manual de activación del cortafuegos, fuera del escenario y en lugar seguro. Norma CTE DB I Anexo SI A Terminología.

2. Llave de activación manual de la cortina de agua (Viking) desde el escenario y desde otro punto situado en lugar de acceso seguro. Norma CTE DB I Anexo SI A Terminología.

3. Sistemas fijos de extinción por rociadores automáticos y agua pulverizada. Los mecanismos de disparo y paro manuales estarán señalizados, conforme indica el anexo I, sección 2.a, del presente Reglamento. R.D 513/2017

4. Si la ocupación excede de 500 personas. El sistema debe ser apto para emitir mensajes por megafonía. El sistema de alarma transmitirá señales visuales además de acústicas. CTE DB I.

5. La parte superior de la caja escénica debe disponer de un sistema adecuado para la eliminación del humo en caso de incendio. CTE DB I Anexo SI A Terminología.

Real Decreto 513/2017
Anexo 1. Características e instalación de los equipos y sistemas de protección contra incendios:
Tanto el nivel sonoro, como el óptico de los dispositivos acústicos de alarma de incendio y de los dispositivos visuales (incorporados cuando así lo exija otra legislación aplicable o cuando el nivel de ruido donde deba ser percibida supere los 60 dB(A), o cuando los ocupantes habituales del edificio/establecimiento sean personas sordas o sea probable que lleven protección auditiva), serán tales que permitirán que sean percibidos en el ámbito de cada sector de detección de incendio donde estén instalados.
