21 agosto 2017

Constructores de telares empecinados en dificultarnos el trabajo


Se afanan para pasar a la historia como innovadores con la impronta del absurdo. Diseños que demuestran inexperiencia pero molones renderizados con CAD. ¿Por qué se les ocurre poner etiquetas tamaño pergamino egipcio?.......por muy bien identificados que quieras tener los cortes.

Más de 40 cortes contrapesados............no son pocos.

Los maromillos de fibras naturales requieren una mayor vigilancia y tensados periódicos (les afecta la temperatura y humedad), mejor trabajar con ellos cuando ya están baqueteados.

Este tipo de frenos bloquean las líneas comprimiendo los torones de las cuerdas......la palanca actua a la inversa de los de levas........abajo frenada.........arriba desbloqueada.
Pedazo bancada para el etiquetero.......un exceso de tal magnitud que fuerza al tramoyista a adquirir una posición de trabajo inapropiada para la salud de su espalda.............¿Y cómo debería colocarse para tener una visión óptima? ….......

las maniobras de ascenso de las varas con el ancora cargada con cientos de kilos y el rail de etiquetas ejerciendo de barrera “arquitectónica” obliga a posturas ergonómicas lastimosas.

19 agosto 2017

Proceso de programación de iluminación...en time lapse


Casi 3 horas de show y 3 semanas de programación con cerca de 1100 fixtures, gran ma2, wysiwyg r38.

Kayhan Koşar diseñador de iluminación y programador.

Para oírlo no olvides activar el audio

16 agosto 2017

Subimos al telar, puente de contrapesado.

¿El concepto del trabajo pero tambien de la seguridad en él, resulta diferente según el pais y las particularidades de cada teatro? De entrada no debería ser así, pero la realidad nos desmiente y dice lo contrario.

Los trabajos en el telar, en este caso en las galerías de carga de contrapesos se desarrollan mejor o peor dependiendo de las infraestructuras instaladas...........en algunos teatros se ponen barandillas de tubo (50 Ø) justo en el lugar de acceso al carro de contrapesos, y se hace con la intención de mejorar la seguridad.......pero ésto supone también un obstáculo, un estorbo para realizar la labor de carga, de modo que en otros teatros con una visión realista del trabajo, optan por suprimirlas........entonces introducen un riesgo........para minimizarlo, se colocan cadenas delimitadoras que se puedan desenganchar, además de lineas de vida.........por supuesto en esas circunstancias es obligatorio trabajar con arnés y acreditar que sabes utilizarlo.

Al tramoyista de la foto no le vendrían mal unas EPIS (guantes, casco, coderas y calzado de seguridad)

15 agosto 2017

Sesión de vídeos sobre rigging teatral

Incluso en montajes de cierta envergadura se siguen cometiendo errores de principiante.........en el abc de la suspensión de cargas lo que vemos en la foto es un grillete de lira mal colocado. Los herrajes, los elementos de rigging son apropiados........pero han caido en manos inapropiadas......falta de formación...............como esto ocurre con más frecuencia de la que todos desearíamos, ahí van unos cuantos vídeos..................grilletes,eslingado......rotura de eslingas.........eslingas utilización.....algunos están en inglés, pero son de fácil comprensión.........eso espero.

Pisado de patas


¿Compensa fijar las patas al suelo con contrapesos para que te queden arrugadas? Seguro que en un suelo tan bien encerado quedan perfectas dejándolas en su plomo (unos dedos al aire). ¡Aah! ¿Que no pueden? ¿Que la caja escénica no tiene altura y las compraron demasiado largas?

¿Qué puede ocurrir cuando utilizamos contrapesos para fijar la cámara negra? ¿Por qué se emplean?

Si te importan algo los artistas (bailarinas, actores descalzos, mutis rápidos....) evitaras ponerlas, si te lo ordena tu director técnico (esto del teatro desde siempre comparte similitudes con el ejercito), por lo menos intentarás convencerle para colocarlas sobre una madera de cantos romos y así impedir que contacten sus aristas (rebabas, protuberancias, filo vivo) con el tejido de las patas.
En escenarios donde las obras entran con calzador, todos hemos visto patas romperse por estar fijadas con contrapesas, al sacar o meter a escena un elemento móvil escenográfico. Aunque la situación más esperpéntica sucede cuando un actor sale a trompicones y aturullado. Claro que en ese momento el director técnico ya a huido a su oficina.

Las patas por lo general se confeccionan con vaina inferior (bolsa) para meterles lastre (tubo, cadenas....) y así poder dejarlas un poco suspendidas para que vistan bien. Pero hay quien se empeña en fijarlas, titiriteros que sólo les importa lo suyo.............y luego ocurre lo probable........

¿Y qué suele pasar cuando careces de dinero para inversiones? Pues que las siguientes compañías, o al regreso con otro espectáculo de la gente causante del desaguisado, se encontrarán con una cámara negra rota, rasgada, agujereada, o en el mejor de los casos, remendada.

14 agosto 2017

Máquina de vuelos

Una copia de lo antiguo aunque con materiales modernos.......nos encontramos con una ayuda a la acrobacia aérea.......las normas euopeas tratándose de la seguridad de las personas son muy exigentes (certificados, homologaciones..). Dejo el enlace por si a alguien le interesa.

Hay comportamientos que pueden salir muy caros


La situación se va reconduciendo y cada vez son menos los que ven en la obligatoriedad del uso del casco un querer putearles.........la exigencia de tener que ponernos el casco se da en determinadas situaciones de riesgo estudiadas y establecidas por el especialista de salud laboral. Como recursos preventivos (figura establecida en las empresas, por ley) debemos asumir que siempre nos encontraremos con la cerrazón de quien no desea comprenderlo. Se utiliza a desgana, aún no ha calado profundamente entre nosotros la cultura de la prevención de riesgos laborales.........pero ahí vamos, paso a paso, lentamente progresando............
Churchill Theatre

13 agosto 2017

Vistazo al pasado

 residencia del tramoyista sin jornada ≠ consecuencia de la adicción al trabajo

Sólo para profesionales



Frenos bloqueados con candados.........¿Qué se custodia en el telar?.......¿Por qué se impide el acceso?........¿inversiones millonarias suspendidas de los tiros del telar?.........¿Se oculta algún secreto?..........¿Qué se protege?.........¿Quienes están autorizados a desbloquearlos?.......¿A quíen se le niega la manipulación?.........¿Qué razones hay para tanta protección?......¿Cuestiones de seguridad?..........sea como sea yo estoy de acuerdo, los motivos son muchos e importantes, algún día los contaré, hoy en mi situación actual no puedo ser sincero.

12 agosto 2017

Vídeo didáctico


He encontrado en youtube un vídeo en el que se forma al personal del West Monroe High School Auditorium, después de haberles modernizado (2014) su maquinaria escénica.

No es el mejor ejemplo de instalación para formar al personal, pero si el punto de partida es mediocre (por razones económicas), ya sólo queda lugar para la mejora. ¿No?

Guías de cable....... estaba convencido de que eso formaba parte de la tramoya histórica de los teatros, hay quien ve en ello encanto..........yo sólo veo riesgos acompañado de incertidumbre y peligro.
Comienza a bajar el carro de contrapesos ¿Y qué es lo primero que vemos? …......el sobrante del maromillo (parte inferior del áncora) en proporciones excesivas y sin fijar..........hay quien tienta a la suerte. Nos quedamos más tranquilos, viendo que todos los carros están igual y pensando que la obra está aún por acabar. Muy bien recordando el apriete de collarines. Excelente corrigiendo en galería de maniobra un mal trabajo de contrapesado.

Si aún no te has aburrido y continuas viendo el vídeo, vas a obsevar otro mal endémico en la tarea de contrapesar..........lo peor, es que se están divulgando esas prácticas...........me refiero a la de la colocación de pinzas sobre el cilindro anterior del áncora, para retener las planchas de acero intercaladas y poder contrapesar..............con 80$ el pack de 25 ARC (anillos fijadores extraibles) resuelves el problema.
En materia de prevención de riesgos, el “profesor” no muestra un comportamiento ejemplar..........¿dónde están sus guantes?...........El sistema de contrapesado es de tiro directo, tiene a una persona en las galerías superiores cargando el carro con planchas de acero........¡¡ CASCO !!

Mule block & Poleas de desvío

Ángulo de las poleas de desvío inadecuado, el ataque de cables a las gargantas de poleas deteriorará cables y cresta de surco de polea.........ese corte no deslizará suave por fricciones y trabamientos, o como decían los maquinistas antiguos, puede que hasta se engarruche.........recordamos que el ángulo de ataque establecido en normas suele ser de ±2º........si se trata de ingeniería de instalación permanente, este tipo de trabajos publicitan mal.


11 agosto 2017

Aprendiendo el oficio

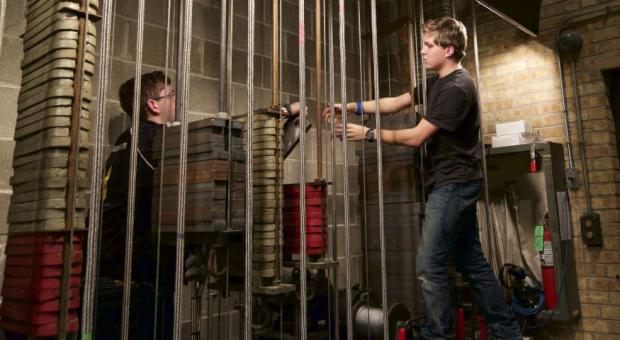

En las escuelas de teatro americanas a los alumn@s de cualquier disciplina, les enseñan aunque sean nociones de los oficios que componen las artes escénicas. Se matriculan con una formación específica pero también integral. ¿Y qué se aprecia en la imagen? Pues parece que les importa la prevención laboral. Para realizar la clase de contrapesado de varas se les inculca que han de ponerse casco y arnés de seguridad (trabajos en altura, riesgos de caída libre). El color del casco es importante, ha de ser de un color vivo (rojo, amarillo....) para ser fácilmente localizable. Ha de tener barbuquejo para que no se desprenda de la cabeza.

Pero no hay nadie perfecto, por muy americanos que sean, también erran..............las pinzas empleadas para sujetar las placas de acero del carro de contrapesos, pueden soltarse y atrapar los dedos.............les faltan los guantes adecuados para protegerse las manos al manipular piezas de acero. El cordón del arnés siempre por el lado contrario al de la acción para que no suponga un obstáculo. Sobre el uso de la faja para levantar cargas no hablamos porque existe controversia.
¿Y qué tal unas coderas? ¿Veis la viga vertical de hierro? Imagina que cuando vas a colocar el contrapeso te golpeas el nervio cubital del codo, sueltas el contrapeso seguro.


En cualquier caso me descubro la boina, van tropecientos pasos más adelantados que en cualquier teatro de por aquí. ¡Nada que no aprendemos!

Desinversión y riesgos

Cosas que ocurren cuando careces de recursos económicos.......si...si....nos podrá parecer imperdonable y pensaras que no te pondrías debajo ni aunque estuvieras hasta las trancas de estupefacientes.......que antes de pasar por eso te dedicas al repudiable oficio de la política.........pero......hay gestores que no aman el teatro del que son por voluntad propia responsables.

Yo trabajo en un teatro público que antes era así.........qué digo.......peor.......contrapesos de plomo atados con alambre al áncora, guías de alambre acerado y el carro viniendo hacia ti desde arriba dando bandazos...........eso si, los responsables de subsanar tanta precariedad se daban besos así mismos de lo bien que lo hacían.


09 agosto 2017

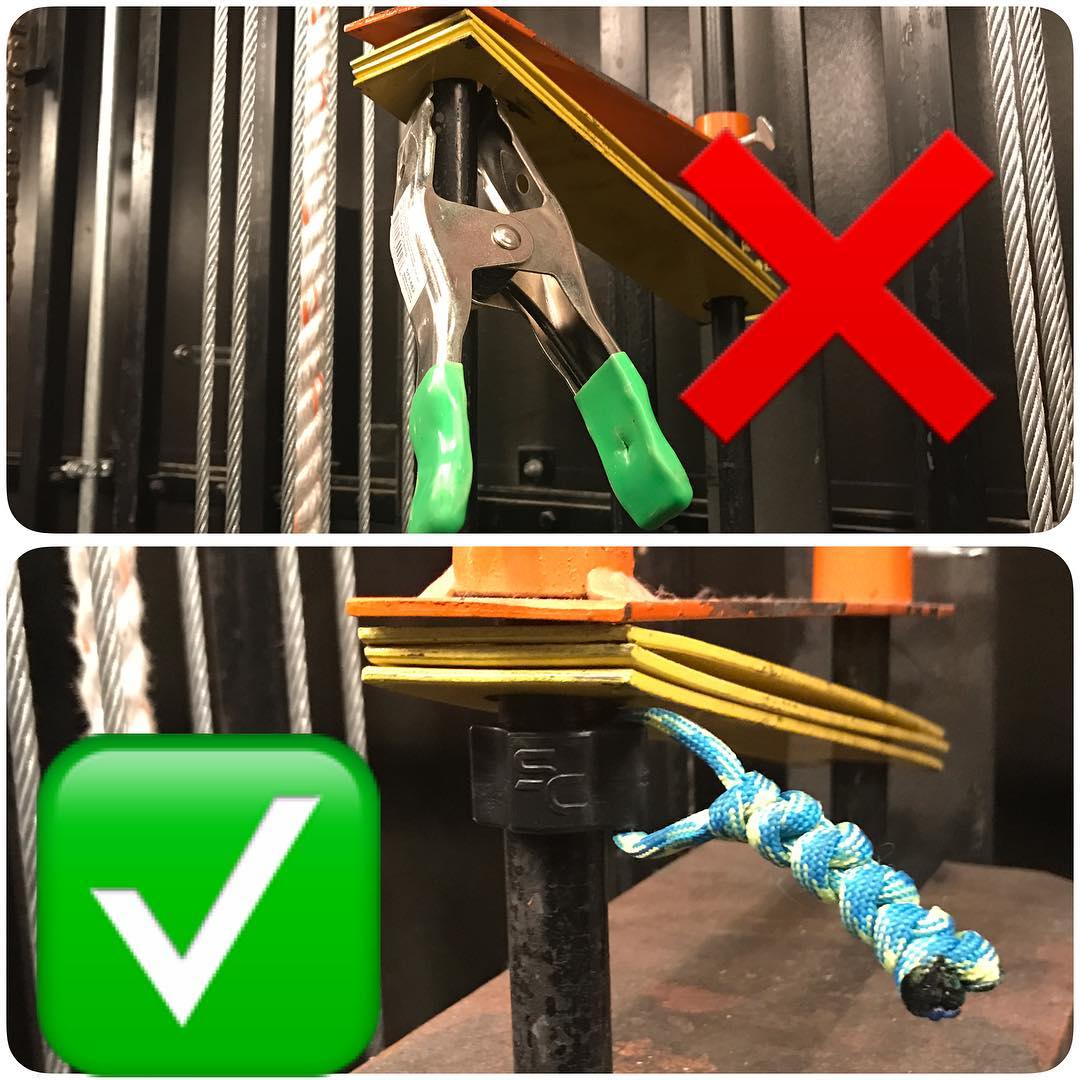

¿Clip retenedor o un seguro de accidentes?


Seguro que en alguna ocasión cuando te has puesto a contrapesar también has emprendido una disputa con esas placas intermedias, que dan rigidez al áncora. Puede que hasta las hayas obviado, y dejado sepultadas debajo de la carga de contrapesos para no tener que lidiar con ellas. Bueno pues ya no hay excusas válidas...............hay quien ha pensado en todos nosotros para hacernos más fácil el peligroso trabajo de contrapesar varas con cientos de kilos de carga. No, no es un sofisticado robot...........un sencillo pero eficaz clip, que debería haber en todo teatro en la que su maquinaria esté compuesta por varas contrapesadas...........una mínima inversión en seguridad que merece la pena.

Pagos por PayPal, venden sueltas y por lotes.   https://www.behindthemain.com/collections/arc






08 agosto 2017

sACN View

Recientemente tratamos sobre el protocolo sACN, transmitiendo dmx vía Ethernet.........bueno pues hoy quiero enseñaros un soft que es gratuito ( http://docsteer.github.io/sacnview/ ) y con el que podéis testear la salida sACN de vuestra consola de luces.........aquí os lo muestro con el sistema que yo tengo, ETC EOS-NOMAD.


Shell (Settings) , vamos a Network y activamos sólo sACN (Imagen-1), configuramos la salida.....yo la tengo para el universo 3 y con prioridad 100, bastante alta.........
Imagen-1
ahora abrimos EOS y a continuación la aplicación sACN View (Imagen-2)...............en esta última veremos una flecha al lado del universo operativo (en mi caso el 3)........click en la flecha y aparece NOMAD-JKAR (mi consola) junto a la IP de mi mesa de luces............a continuación click en Scope, click en Add, introducimos el universo por el que vamos a transmitir, ponemos la dirección (address) del dispositivo a comprobar, yo estoy probando una barra CAMEO PIXBAR500 (universo 3 direccionada a 39 dmx), el Timebase lo configuro a 500 ms/dv para que no vaya muy rápido, lo demás lo dejamos como esta............ activamos (Start), y veremos una línea recta que corre de derecha a izquierda al nivel del 0%..................
Imagen-2


en el diagrama de la imagen-2 se ve la respuesta de la curva cuando aplico al fixture un nivel que viene de 0% a 50%..........lo que indica que todo funciona correctamente. Tu puedes dar de consola el nivel que desees y si la curva se corresponde con tu orden enviada, significa que sACN responde bien.

07 agosto 2017

RDM con EOS-NOMAD




Hemos hablado de RDM, lo hemos testado (Tab 99) (Diagnósticos).....ahora en el Setup del Browser.

Pero ¿Cómo interactuamos entre EOS y los dispositivos por RDM?


  1. Shell (Settings) Local I/O......activamos el RDM del universo donde hemos conectado y pacheado el dispositivo.
  2. Abrimos EOS y vamos a Patch (Attributes).......click en la soft key (Device List)..........luego click en la soft key (RDM).........
  3. Activamos Device Discovery (Enabled)...........ahora se nos muestra información; Address, fabricante del fixture, modelo, Footprint (modo dmx).........
  4. Hacemos click sobre la línea de información y ésta sera ampliada con más datos (Device Property y Value)........
    Imagen-1


    Para el fixture que yo he conectado, existen 10 propiedades de información (Device Property), las que contienen flecha (>) son modificables. DMX Start Address permite cambiar la dirección del fixture (Imagen-2) desde la consola, estando el foco colgado en truss o vara.......las reconfiguraciones no son inmediatas, emplean un tiempo en la comunicación y hasta puede que tengas que repetir el comando de reconfiguración hasta que el dispositivo lo acepte. Paciencia.
Imagen-2
Observa que muestra todas las propiedades del dispositivo (Device Properties), por ejemplo si sabes que determinado fixture tiene 10 y sólo aparecen 7........entonces.........haz click en (Reload RDM Data).......para que relea el RDM.

06 agosto 2017

DMX CAT

Los tester dmx sofisticados o no parecen ser cosa del pasado, City Theatrical los ha transformado en una herramienta más completa y de manejo sencillo. Por encontrarle un pero, diríamos que el “inconveniente” puede estar en su alcance (15 metros), pero eso depende de para qué lo uses. Hadware y software se unen para formar una herramienta extraordinaria que no debe faltar en ningún teatro.

¿El precio? ............unos 360 euros.

Para Android:

Para iPhone y iPad:

04 agosto 2017

Eos Software Version 2.6

Permite a element disponer de funciones reservadas hasta ahora para otros controles EOS.....la versión 2.6:
  • Soporta dispositivos midi-USB de terceros.
  • Magic sheet, ML control y snapshots accesibles mediante popup tools.
  • Ampliación de condiciones Query.
  • Definición de monitores por el usuario.
....y mucho más (http://www.etcconnect.com/WorkArea/DownloadAsset.aspx?id=10737491848)
Pero lo mejor de todo, sin ninguna duda, es que esta versión aborda y resuelve la “insuficiencia” de universos dmx con los que equipaba de serie ETC en su sistema EOS.......¡¡¡ Noticia !!! ETC desbloquea en EOS de manera gratuita el acceso a más universos habilitando la disposición de más direcciones-parámetros dmx.....
Mi Programming Wing con dos puertos dmx y dongle 1024, al actualizar a 2.6, me permite el acceso ahora a 6144 direcciones dmx.......es decir soporte gratis para ampliar hasta 12 universos (6144 address dmx).....y permite el hardware necesario (sACN, Art-net) de otros fabricantes.

Recientemente comentaba en el blogg acerca de este inconveniente, felizmente resuelto por ETC......premonitorio o no, el caso es que con este magnifico cambio, no es de extrañar que a EOS se incorporen nuevos adeptos.

02 agosto 2017

Entresijos


¿Cómo es por dentro la nueva Gio@5?


¿y una gran MA?


¿Que tal un poco de bricolaje?
